АЛЮ-негатив 11.1100

evkvjnozlw0pl8x
evkvjnozlw0pl8x

Машина

Для настольных, отрезных и торцовочных пил, радиально-рычажных и маятниковых пил.

Применение

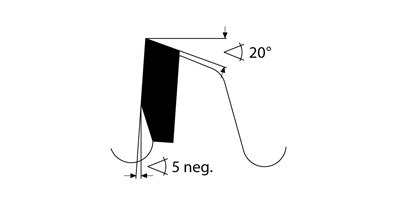

Диск по всем типам цветных металлов и пластикам, таким как поликарбонат, Пертинакс, Кориан (Corian), Вариокор и подобным им. Особенно рекомендуется для машин с ручной подачей и тонкостенного профиля (благодаря отрицательному углу заточки). Использование с автоматической подачей также возможно.

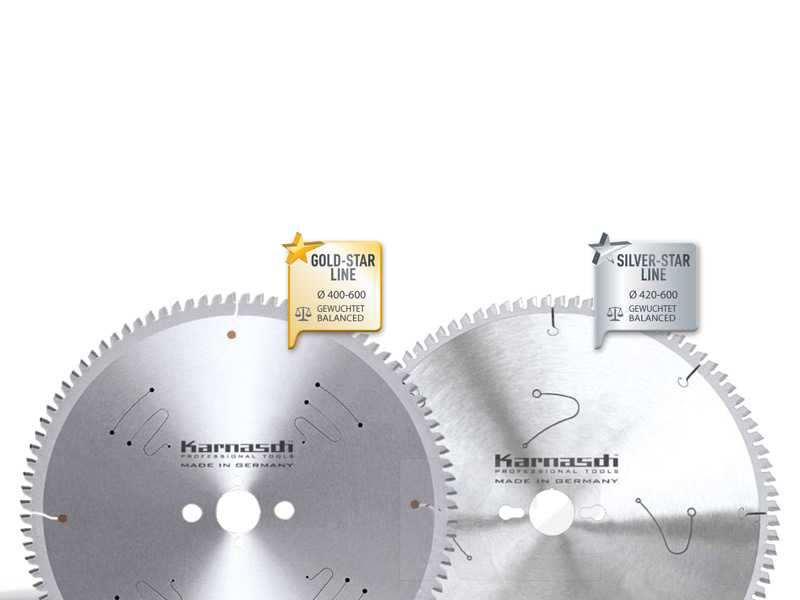

В моделях GOLD-STAR LINE оптимальное шумо- и вибропоглощение обеспечивается в зависимости от диаметра пильного диска и числа зубьев посредством медных заклепок и/или сложных лазерных орнаментов.

Для достижения наивысшей точности работы все пильные диски АЛЮ диаметром от 400/420 мм проходят балансировку. Этой уникальной операции подвергаются исключительно продукты «Made by Karnasch».

Ø mm Ширина пропила, толщина тела пильного диска Отверстие Ø mm допуск H7 Количество зубьев / форма зубьев Дополнительные отверстия Оптимальная шумо- и виброизоляция Отбалансированный пильный диск Артикул 11.1100
150 См. артикулы 10.8000/11.1120 —
250 3,2/2,5 30 60 TFN UNI ✔   11.1100.250.010
250 3,2/2,5 30 80 TFN UNI ✔   11.1100.250.020
250 2,8/2,2 30 80 TFN UNI ✔   11.1100.250.030
250 2,8/2,2 30 100 TFN UNI ✔   11.1100.250.040
250 2,2/1,8 30 100 TFN См. арт. 11.1120 —
250 2,2/1,8 32/30 120 TFN См. арт. 11.1120 —
250 3,2/2,5 32 60 TFN UNI2 ✔   11.1100.250.050
250 3,2/2,5 32 80 TFN UNI2 ✔   11.1100.250.060
250 3,2/2,5 32 100 TFN UNI2 ✔   11.1100.250.070
260 См. артикулы 10.8000/11.1120 —
275 3,2/2,5 40 88 TFN 2-9-55 + 4-12-64 ✔   11.1100.275.010
275 3,2/2,5 40 110 TFN 2-9-55 + 4-12-64 ✔   11.1100.275.020
280 3,2/2,5 30 88 TFN UNI ✔   11.1100.280.010
300 3,2/2,5 30 72 TFN UNI ✔   11.1100.300.010
300 3,2/2,5 30 96 TFN UNI ✔   11.1100.300.020
300 2,8/2,2 30 120 TFN UNI ✔   11.1100.300.030
300 3,2/2,5 32 72 TFN UNI2 ✔   11.1100.300.040
300 2,4/1,8 30 120 TFN См. арт. 11.1120 —
300 3,2/2,5 32 96 TFN UNI2 ✔   11.1100.300.050
300 2,8/2,2 32 120 TFN UNI2 ✔   11.1100.300.060
300 3,2/2,5 40 72 TFN 2-9-55 + 4-12-64 ✔   11.1100.300.070
300 3,2/2,5 40 96 TFN 2-9-55 + 4-12-64 ✔   11.1100.300.080
305 3,2/2,5 30 96 TFN UNI ✔   11.1100.305.010
330 3,2/2,5 30 72 TFN UNI ✔   11.1100.330.010
330 3,2/2,5 30 96 TFN UNI ✔   11.1100.330.020
330 2,8/2,2 30 120 TFN UNI ✔   11.1100.330.030
330 3,2/2,5 32 72 TFN UNI2 ✔   11.1100.330.040
330 3,2/2,5 32 96 TFN UNI2 ✔   11.1100.330.050
330 2,8/2,2 32 120 TFN UNI2 ✔   11.1100.330.060
350 3,4/2,8 30 90 TFN UNI ✔   11.1100.350.010
350 3,4/2,8 30 108 TFN UNI ✔   11.1100.350.020
350 2,7/2,0 30 120 TFN См. арт. 11.1120 —
350 3,2/2,5 30 140 TFN UNI ✔   11.1100.350.030
350 3,4/2,8 32 90 TFN UNI2 ✔   11.1100.350.040
350 3,4/2,8 32 108 TFN UNI2 ✔   11.1100.350.050
350 3,4/2,8 40 84 TFN 2-9-55 + 4-12-64 ✔   11.1100.350.060
350 3,4/2,8 40 108 TFN 2-9-55 + 4-12-64 ✔   11.1100.350.070
350 3,4/2,8 50 84 TFN 4-15-80 ✔   11.1100.350.080
350 3,4/2,8 50 108 TFN 4-15-80 ✔   11.1100.350.090
370 3,6/3,0 30 90 TFN UNI ✔   11.1100.370.010
370 3,6/3,0 30 108 TFN UNI ✔   11.1100.370.020
380 3,8/3,2 32 90 TFN UNI2 ✔   11.1100.380.010
380 3,8/3,2 32 110 TFN UNI2 ✔   11.1100.380.020
380 3,8/3,2 32 132 TFN UNI2 ✔   11.1100.380.030
400 3,8/3,2 30 96 TFN UNI ✔ ✔ 11.1100.400.010
400 3,8/3,2 30 108 TFN UNI ✔ ✔ 11.1100.400.020
400 3,8/3,2 30 120 TFN UNI ✔ ✔ 11.1100.400.030
400 3,0/2,4 30 130 TFN См. арт. 11.1120 —
400 3,8/3,2 32 96 TFN UNI2 ✔ ✔ 11.1100.400.040
400 3,8/3,2 32 108 TFN UNI2 ✔ ✔ 11.1100.400.050
400 3,8/3,2 32 120 TFN UNI2 ✔ ✔ 11.1100.400.060
400 3,8/3,2 40 96 TFN 4-12-64 + 2-15-80 ✔ ✔ 11.1100.400.070
400 3,8/3,2 40 120 TFN 4-12-64 + 2-15-80 ✔ ✔ 11.1100.400.080
400 3,8/3,2 50 96 TFN 4-15-80 ✔ ✔ 11.1100.400.090
400 3,8/3,2 50 120 TFN 4-15-80 ✔ ✔ 11.1100.400.100
420 4,0/3,2 30 96 TFN 2-9-46,4+UNI2+2-10,5-70 ✔ ✔ 11.1100.420.010
420 4,0/3,2 30 108 TFN 2-9-46,4+UNI2+2-10,5-70 ✔ ✔ 11.1100.420.020
420 4,0/3,2 30 120 TFN 2-9-46,4+UNI2+2-10,5-70 ✔ ✔ 11.1100.420.030
420 4,0/3,2 40 96 TFN 4-12-64 + 2-15-80 ✔ ✔ 11.1100.420.040
420 4,0/3,2 40 108 TFN 4-12-64 + 2-15-80 ✔ ✔ 11.1100.420.050
420 4,0/3,2 40 120 TFN 4-12-64 + 2-15-80 ✔ ✔ 11.1100.420.060
450 4,0/3,2 30 108 TFN 2-9-46,4+UNI2+2-10,5-70 ✔ ✔ 11.1100.450.010
450 4,0/3,2 30 128 TFN 2-9-46,4+UNI2+2-10,5-70 ✔ ✔ 11.1100.450.020
500 4,2/3,6 30 120 TFN 2-9-46,4+UNI2+2-10,5-70 ✔ ✔ 11.1100.500.010
500 4,2/3,6 30 140 TFN 2-9-46,4+UNI2+2-10,5-70 ✔ ✔ 11.1100.500.020
520 4,2/3,6 30 120 TFN - ✔ ✔ 11.1100.520.010
550 4,4/3,8 30 108 TFN 2-9-46,4+UNI2+2-10,5-70 ✔ ✔ 11.1100.550.010
550 4,4/3,8 30 132 TFN 2-9-46,4+UNI2+2-10,5-70 ✔ ✔ 11.1100.550.020
600 4,6/4,0 30 140 TFN UNI ✔ ✔ 11.1100.600.010

Артикул 11.1101 снят с производства.

UNI1 = 2-7-42 + 2-9-46,4

UNI2 = 2-10-60 + 2-11-63 + 2-12-64

UNI = UNI1 + UNI2

★★★ Минеральный материал Corian, Noblan, Hi-Macs, Staron, Rausolid
★★★ НPL (слоеные плиты) Trespa, Resopal
★★★ Термо и реактопласты, оргстекло
★★★ Цветные металлы, такие как алюминий, медь, бронза
★★ Тонколистовые материалы, сэндвичные материалы

★★★ - оптимально, ★★ - хорошо, ★ - возможно

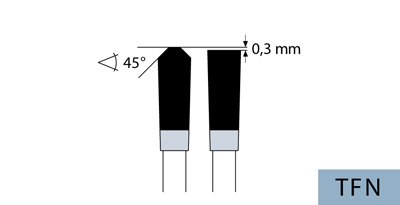

Профили зубьев

TFN
Трапециевидный плоский зуб негативный.
