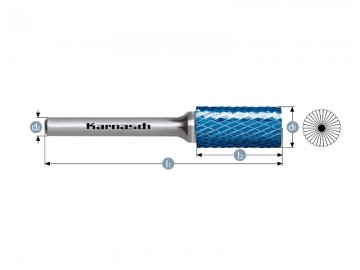

Цилиндр с торцовыми зубьями
- Примеры применения:
- Тип формы: B
- Маркировка: ZYB
С покрытием BLUE-TEC/BLACK-TEC
| Габариты | Типы соединения | Стандартный тип зубьев | Специальный тип зубьев | |||||||||
 HP-3
|
 HP-2
|
 HP-4
|
 HP-7
|
 HP-1
|
 HP-5
|
 HP-6
|
||||||
| d1 | d2 | l1 | l2 | Паяный | Цельный | 115011 | 115010 | 115012 | 115015 | 115017 | 115013 | 115014 |
| 1,5 | 3 | 38 | 6 |
|
115011-005 | 115010-005 | 115012-005 | 115015-005 | 115017-005 | 115013-005 | 115014-005 | |
| 2 | 3 | 38 | 11 |
|
115011-010 | 115010-010 | 115012-010 | 115015-010 | 115017-010 | 115013-010 | 115014-010 | |
| 2,5 | 3 | 38 | 11 |
|
115011-012 | 115010-012 | 115012-012 | 115015-012 | 115017-012 | 115013-012 | 115014-012 | |
| 3 | 3 | 38 | 14 |
|
115011-015 | 115010-015 | 115012-015 | 115015-015 | 115017-015 | 115013-015 | 115014-015 | |
| 3 | 3 | 50 | 14 |
|
115011-020 | 115010-020 | 115012-020 | 115015-020 | 115017-020 | 115013-020 | 115014-020 | |
| 3 | 3 | 65 | 14 |
|
115011-025 | 115010-025 | 115012-025 | 115015-025 | 115017-025 | 115013-025 | 115014-025 | |
| 3 | 3 | 75 | 14 |
|
115011-030 | 115010-030 | 115012-030 | 115015-030 | 115017-030 | 115013-030 | 115014-030 | |
| 3 | 3 | 100 | 14 |
|
115011-035 | 115010-035 | 115012-035 | 115015-035 | 115017-035 | 115013-035 | 115014-035 | |
| 3 | 6 | 50 | 12,7 |
|
115011-037 | 115010-037 | 115012-037 | 115015-037 | 115017-037 | 115013-037 | 115014-037 | |
| 4 | 6 | 50 | 12 |
|
115011-040 | 115010-040 | 115012-040 | 115015-040 | 115017-040 | 115013-040 | 115014-040 | |
| 5 | 6 | 50 | 16 |
|
115011-042 | 115010-042 | 115012-042 | 115015-042 | 115017-042 | 115013-042 | 115014-042 | |
| 6 | 3 | 37 | 5 |
|
115011-043 | 115010-043 | 115012-043 | 115015-043 | 115017-043 | 115013-043 | 115014-043 | |
| 6 | 3 | 44 | 12,7 |
|
|
115011-045 | 115010-045 | 115012-045 | 115015-045 | 115017-045 | 115013-045 | 115014-045 |
| 6 | 6 | 50 | 18 |
|
115011-050 | 115010-050 | 115012-050 | 115015-050 | 115017-050 | 115013-050 | 115014-050 | |
| 6 | 6 | 75 | 18 |
|
115011-055 | 115010-055 | 115012-055 | 115015-055 | 115017-055 | 115013-055 | 115014-055 | |
| 6 | 6 | 100 | 18 |
|
115011-060 | 115010-060 | 115012-060 | 115015-060 | 115017-060 | 115013-060 | 115014-060 | |
| 6 | 6 | 150 | 18 |
|
115011-065 | 115010-065 | 115012-065 | 115015-065 | 115017-065 | 115013-065 | 115014-065 | |
| 6 | 6 | 50 | 25 |
|
115011-070 | 115010-070 | 115012-070 | 115015-070 | 115017-070 | 115013-070 | 115014-070 | |
| 8 | 6 | 65 | 20 |
|
115011-075 | 115010-075 | 115012-075 | 115015-075 | 115017-075 | 115013-075 | 115014-075 | |
| 8 | 6 | 170 | 20 |
|
115011-080 | 115010-080 | 115012-080 | 115015-080 | 115017-080 | 115013-080 | 115014-080 | |
| 10 | 6 | 58 | 13 |
|
115011-082 | 115010-082 | 115012-082 | 115015-082 | 115017-082 | 115013-082 | 115014-082 | |
| 10 | 6 | 65 | 20 |
|
115011-085 | 115010-085 | 115012-085 | 115015-085 | 115017-085 | 115013-085 | 115014-085 | |
| 10 | 6 | 170 | 20 |
|
115011-090 | 115010-090 | 115012-090 | 115015-090 | 115017-090 | 115013-090 | 115014-090 | |
| 10 | 6 | 70 | 25 |
|
115011-095 | 115010-095 | 115012-095 | 115015-095 | 115017-095 | 115013-095 | 115014-095 | |
| 11 | 6 | 70 | 25 |
|
115011-097 | 115010-097 | 115012-097 | 115015-097 | 115017-097 | 115013-097 | 115014-097 | |
| 12 | 6 | 64 | 20 |
|
115011-099 | 115010-099 | 115012-099 | 115015-099 | 115017-099 | 115013-099 | 115014-099 | |
| 12 | 6 | 70 | 25 |
|
115011-100 | 115010-100 | 115012-100 | 115015-100 | 115017-100 | 115013-100 | 115014-100 | |
| 12 | 6 | 175 | 25 |
|
115011-105 | 115010-105 | 115012-105 | 115015-105 | 115017-105 | 115013-105 | 115014-105 | |
| 12 | 8 | 70 | 25 |
|
115011-110 | 115010-110 | 115012-110 | 115015-110 | 115017-110 | 115013-110 | 115014-110 | |
| 16 | 6 | 70 | 25 |
|
115011-115 | 115010-115 | 115012-115 | 115015-115 | 115017-115 | 115013-115 | 115014-115 | |
| 16 | 8 | 70 | 25 |
|
115011-120 | 115010-120 | 115012-120 | 115015-120 | 115017-120 | 115013-120 | 115014-120 | |
| 20 | 6 | 70 | 25 |
|
115011-125 | 115010-125 | 115012-125 | 115015-125 | 115017-125 | 115013-125 | 115014-125 | |
| 20 | 8 | 70 | 25 |
|
115011-130 | 115010-130 | 115012-130 | 115015-130 | 115017-130 | 115013-130 | 115014-130 | |
| 25 | 6 | 70 | 25 |
|
115011-135 | 115010-135 | 115012-135 | 115015-135 | 115017-135 | 115013-135 | 115014-135 | |
| 25 | 8 | 70 | 25 |
|
115011-140 | 115010-140 | 115012-140 | 115015-140 | 115017-140 | 115013-140 | 115014-140 | |
Без покрытия
| Габариты | Типы соединения | Стандартный тип зубьев | Специальный тип зубьев | |||||||||
 HP-3
|
 HP-2
|
 HP-4
|
 HP-7
|
 HP-1
|
 HP-5
|
 HP-6
|
||||||
| d1 | d2 | l1 | l2 | Паяный | Цельный | 113011 | 113010 | 113012 | 113015 | 113017 | 113013 | 113014 |
| 1,5 | 3 | 38 | 6 |
|
113011-005 | 113010-005 | 113012-005 | 113015-005 | 113017-005 | 113013-005 | 113014-005 | |
| 2 | 3 | 38 | 11 |
|
113011-010 | 113010-010 | 113012-010 | 113015-010 | 113017-010 | 113013-010 | 113014-010 | |
| 2,5 | 3 | 38 | 11 |
|
113011-012 | 113010-012 | 113012-012 | 113015-012 | 113017-012 | 113013-012 | 113014-012 | |
| 3 | 3 | 38 | 14 |
|
113011-015 | 113010-015 | 113012-015 | 113015-015 | 113017-015 | 113013-015 | 113014-015 | |
| 3 | 3 | 50 | 14 |
|
113011-020 | 113010-020 | 113012-020 | 113015-020 | 113017-020 | 113013-020 | 113014-020 | |
| 3 | 3 | 65 | 14 |
|
113011-025 | 113010-025 | 113012-025 | 113015-025 | 113017-025 | 113013-025 | 113014-025 | |
| 3 | 3 | 75 | 14 |
|
113011-030 | 113010-030 | 113012-030 | 113015-030 | 113017-030 | 113013-030 | 113014-030 | |
| 3 | 3 | 100 | 14 |
|
113011-035 | 113010-035 | 113012-035 | 113015-035 | 113017-035 | 113013-035 | 113014-035 | |
| 3 | 6 | 50 | 12,7 |
|
113011-037 | 113010-037 | 113012-037 | 113015-037 | 113017-037 | 113013-037 | 113014-037 | |
| 4 | 6 | 50 | 12 |
|
113011-040 | 113010-040 | 113012-040 | 113015-040 | 113017-040 | 113013-040 | 113014-040 | |
| 5 | 6 | 50 | 16 |
|
113011-042 | 113010-042 | 113012-042 | 113015-042 | 113017-042 | 113013-042 | 113014-042 | |
| 6 | 3 | 37 | 5 |
|
113011-043 | 113010-043 | 113012-043 | 113015-043 | 113017-043 | 113013-043 | 113014-043 | |
| 6 | 3 | 44 | 12,7 |
|
|
113011-045 | 113010-045 | 113012-045 | 113015-045 | 113017-045 | 113013-045 | 113014-045 |
| 6 | 6 | 50 | 18 |
|
113011-050 | 113010-050 | 113012-050 | 113015-050 | 113017-050 | 113013-050 | 113014-050 | |
| 6 | 6 | 75 | 18 |
|
113011-055 | 113010-055 | 113012-055 | 113015-055 | 113017-055 | 113013-055 | 113014-055 | |
| 6 | 6 | 100 | 18 |
|
113011-060 | 113010-060 | 113012-060 | 113015-060 | 113017-060 | 113013-060 | 113014-060 | |
| 6 | 6 | 150 | 18 |
|
113011-065 | 113010-065 | 113012-065 | 113015-065 | 113017-065 | 113013-065 | 113014-065 | |
| 6 | 6 | 50 | 25 |
|
113011-070 | 113010-070 | 113012-070 | 113015-070 | 113017-070 | 113013-070 | 113014-070 | |
| 8 | 6 | 65 | 20 |
|
113011-075 | 113010-075 | 113012-075 | 113015-075 | 113017-075 | 113013-075 | 113014-075 | |
| 8 | 6 | 170 | 20 |
|
113011-080 | 113010-080 | 113012-080 | 113015-080 | 113017-080 | 113013-080 | 113014-080 | |
| 10 | 6 | 58 | 13 |
|
113011-082 | 113010-082 | 113012-082 | 113015-082 | 113017-082 | 113013-082 | 113014-082 | |
| 10 | 6 | 65 | 20 |
|
113011-085 | 113010-085 | 113012-085 | 113015-085 | 113017-085 | 113013-085 | 113014-085 | |
| 10 | 6 | 170 | 20 |
|
113011-090 | 113010-090 | 113012-090 | 113015-090 | 113017-090 | 113013-090 | 113014-090 | |
| 10 | 6 | 70 | 25 |
|
113011-095 | 113010-095 | 113012-095 | 113015-095 | 113017-095 | 113013-095 | 113014-095 | |
| 11 | 6 | 70 | 25 |
|
113011-097 | 113010-097 | 113012-097 | 113015-097 | 113017-097 | 113013-097 | 113014-097 | |
| 12 | 6 | 64 | 20 |
|
113011-099 | 113010-099 | 113012-099 | 113015-099 | 113017-099 | 113013-099 | 113014-099 | |
| 12 | 6 | 70 | 25 |
|
113011-100 | 113010-100 | 113012-100 | 113015-100 | 113017-100 | 113013-100 | 113014-100 | |
| 12 | 6 | 175 | 25 |
|
113011-105 | 113010-105 | 113012-105 | 113015-105 | 113017-105 | 113013-105 | 113014-105 | |
| 12 | 8 | 70 | 25 |
|
113011-110 | 113010-110 | 113012-110 | 113015-110 | 113017-110 | 113013-110 | 113014-110 | |
| 16 | 6 | 70 | 25 |
|
113011-113 | 113010-113 | 113012-113 | 113015-113 | 113017-113 | 113013-113 | 113014-113 | |
| 16 | 8 | 70 | 25 |
|
113011-120 | 113010-120 | 113012-120 | 113015-120 | 113017-120 | 113013-120 | 113014-120 | |
| 20 | 6 | 70 | 25 |
|
113011-125 | 113010-125 | 113012-125 | 113015-125 | 113017-125 | 113013-125 | 113014-125 | |
| 20 | 8 | 70 | 25 |
|
113011-130 | 113010-130 | 113012-130 | 113015-130 | 113017-130 | 113013-130 | 113014-130 | |
| 25 | 6 | 70 | 25 |
|
113011-135 | 113010-135 | 113012-135 | 113015-135 | 113017-135 | 113013-135 | 113014-135 | |
| 25 | 8 | 70 | 25 |
|
113011-140 | 113010-140 | 113012-140 | 113015-140 | 113017-140 | 113013-140 | 113014-140 | |
