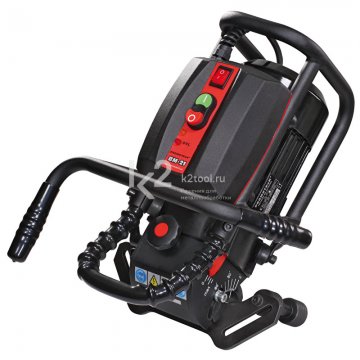

Машина для снятия фаски ВМ-21 предназначена для обработки кромки стальных листов перед сваркой, позволяет снимать фаску в пределах от 0° до 60° градусов, а также торцевать кромку.

Максимальная ширина фаски 21 мм

Углы фаски 0–60°

Снятие фаски с верхнего края

Торцевание

Снятие фаски с внешнего края труб ∅ 150–300 мм, опционально ∅ 260–600 мм

Используется как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства. Кромкорез удобен и прост в эксплуатации. Его масса не превышает 20 кг. В процессе работы агрегат удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания. Ручка машины выполнена в сложной форме для удобства работы как на листах, так и на трубах.

Кромкорез отлично зарекомендовал себя в работе на многих предприятиях стран СНГ и во всём мире.

Привод кромкореза электрический с повышенным пусковым током. Подключение к сети осуществляется с помощью силового провода с вилкой и заземлением. Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает напряжение.

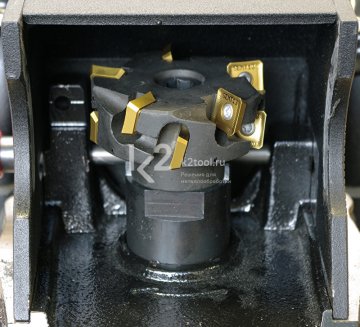

В качестве режущего инструмента используется одинарная торцевая фреза, содержащая 10 твердосплавных пластин. Обработка поверхности производится методом встречного фрезерования. Предполагаемый износ пластин наступает после 150 м погонных в расчете на каждую сторону пластины.

Особенности

• Новое поколение портативных фаскоснимателей BM-21 для обработки кромки листа и труб перед сваркой.
• Мобильность, эргономичность, легкость управления.
• Получение высокого качества обработанной поверхности.
• Возможность торцевания и получения фаски шириной до 21 мм.
• Способность обработки торцов труб диаметром более 160 мм.
• Практически моментальная регулировка рабочих параметров — угла и глубины среза.
• Расширенный рабочий диапазон от 0 до 60 градусов с плавной регулировкой.
• Новая моноблочная фреза с десятью твердосплавными пластинами, значительно улучшает рабочий процесс
• Быстрая и удобная замена пластин не требующая специнструмента и опыта.
• Одна универсальная направляющая, заменяющая три разных приспособления в BM-20.
• 4 уникальных гасителя вибрации, защищающих оператора и машину от вредной вибрации.

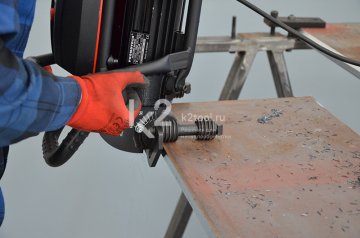

Снятие фаски с листа

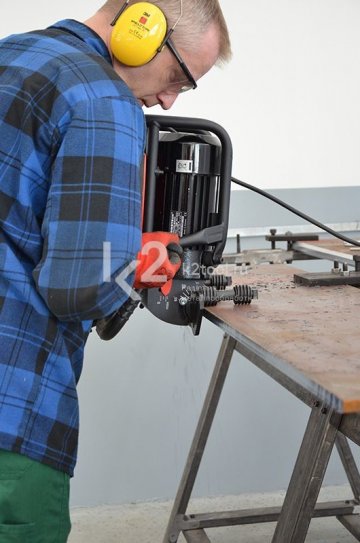

Торцевание листа

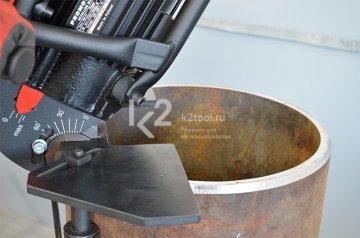

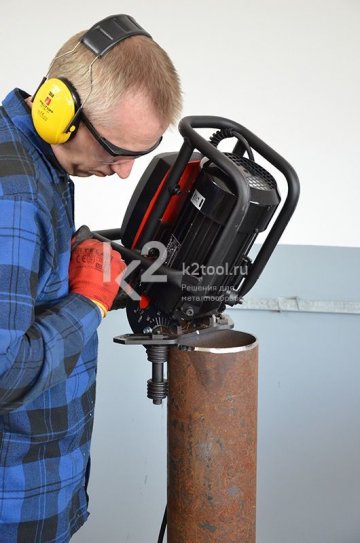

Снятие фаски с трубы

Регулируемые углы фаски от 0° до 60°

Технические характеристики

В большинстве случаев возможна обработка всей ширины среза за один проход. Предварительной обработки поверхности после резки газовым резаком не требуется.

Уменьшение вибрации на 37%!

В BM-21 используется система гашения вибраций, состоящая из специальных рукоятей с гофрированным покрытием и 4-мя амортизаторами, увеличивающая комфортность работы с машиной. По данным исследований новая антивибрационная система снижает вибрации на 37%.

Стандартный комплект поставки

Кромкорез поставляется в готовом для использования состоянии. Единственно необходимая операция — это настройка машины на необходимую ширину среза и регулировка угла фрезерования.

• Машина ВМ 21 с комплектом пластин.
• Металлический ящик.
• Ключи шестигранные 4, 6, 8 мм.
• Ключ плоский 12 мм.
• Отвертка T15×100.
• Инструкция по эксплуатации.

Аксессуары

	Наименование	Артикул
	Моноблочная фрезерная головка с 10 режущими вставками, фиксируемыми винтами.	GLW-0461-03-00-00-0
	Стандартная универсальная направляющая для снятия фаски с большинства листов и труб ∅ 150–300 мм	PRW-0461-06-00-00-1
	Режущие вставки, продаются по 10шт в упаковке	PLY-000282
	Дополнительная направляющая для труб ∅ 260 – 600 мм	PRW-0461-22-00-00-0
